Dozirna stanica EMEC VMS MF 10 04

Detaljan opis proizvoda

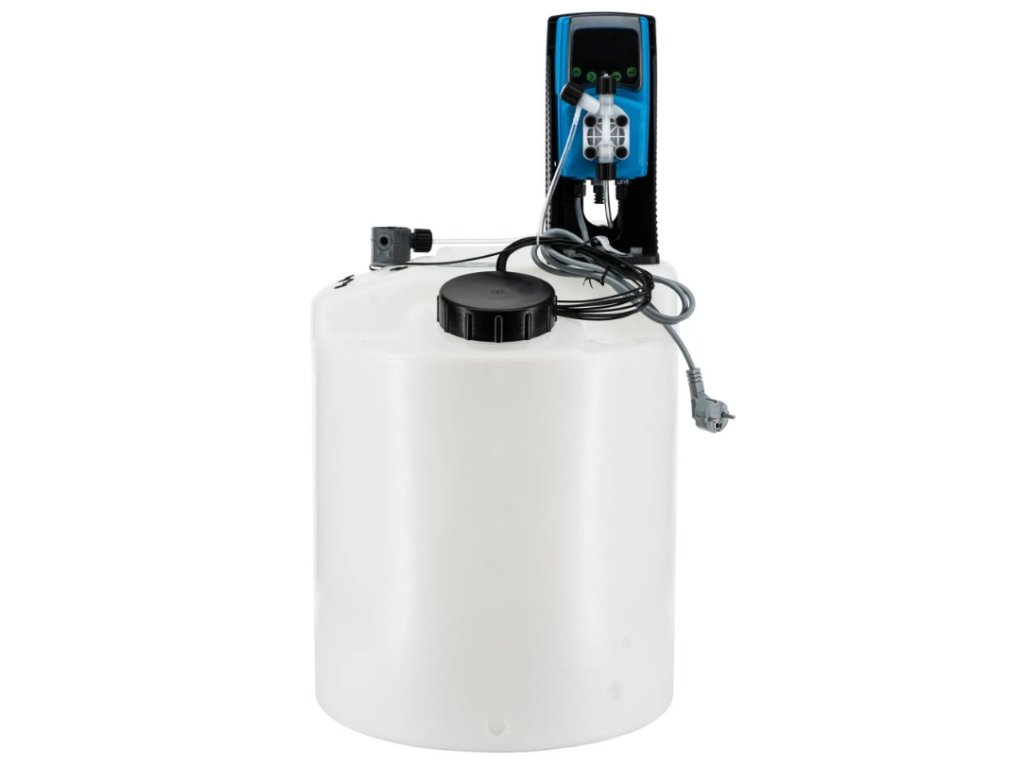

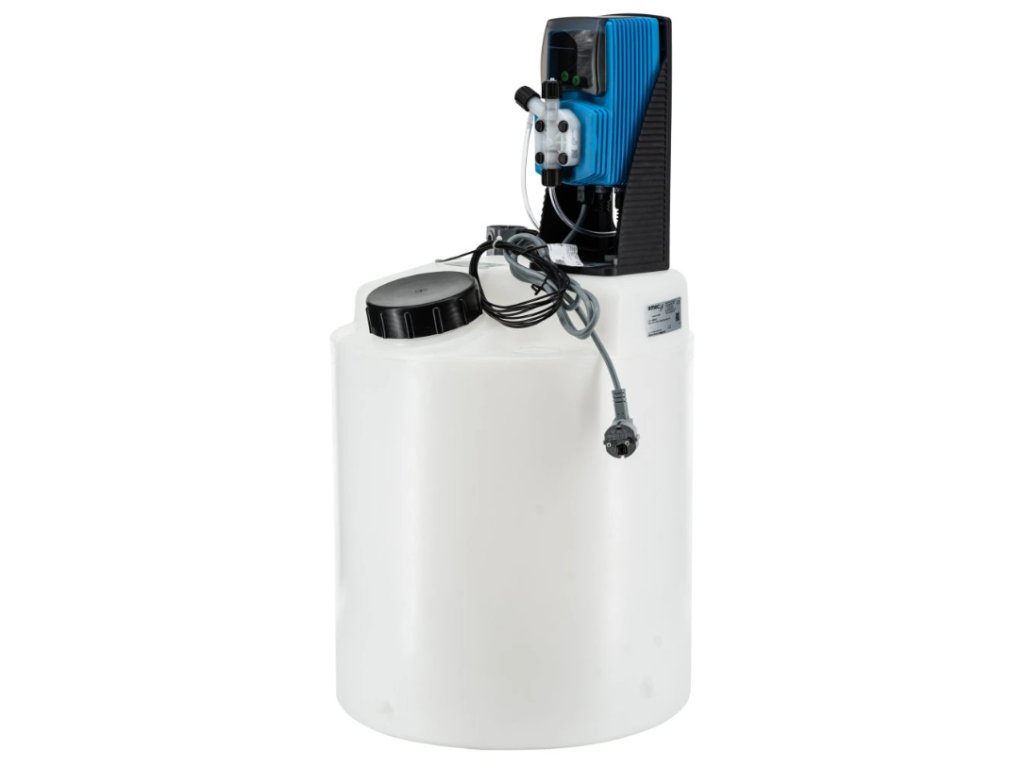

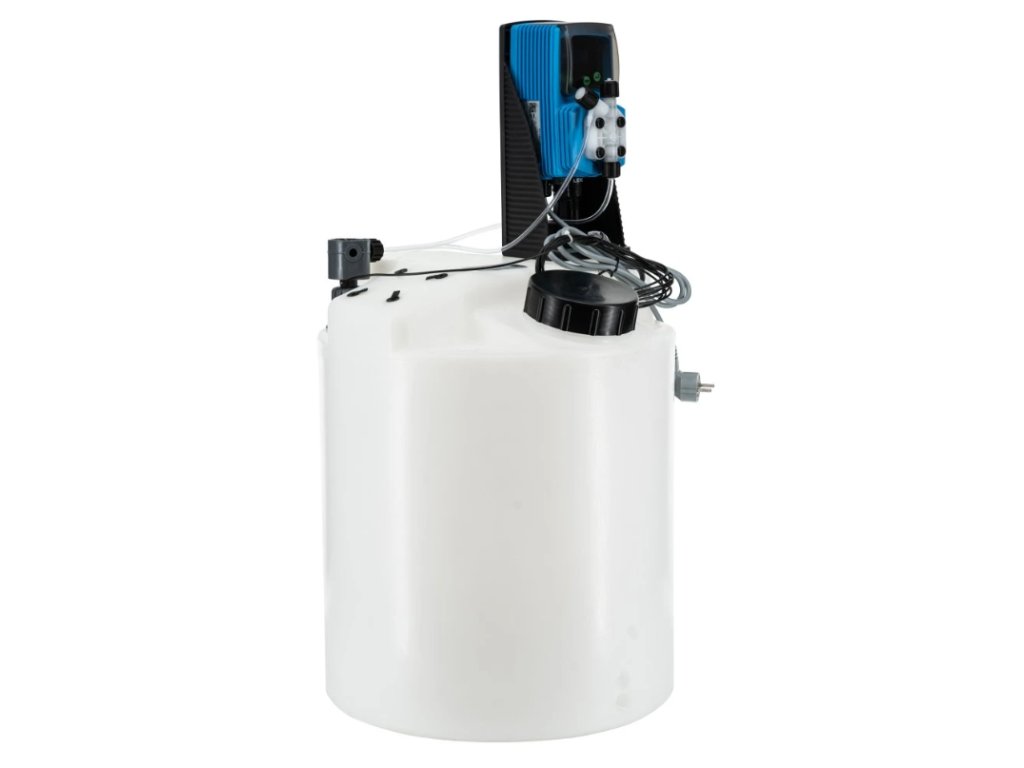

Dozirna stanica EMEC VMS MF 10 04 je u potpunosti sastavljena i spremna za trenutnu upotrebu u automatskim procesima doziranja. Konstrukcija omogućuje jednostavno postavljanje na pod ili integraciju u tehnološke sustave. Stanica je opremljena pumpom EMEC serije VMS MF i spremnikom od ojačanog polietilena zapremine 50 ili 110 litara, opremljenim poklopcem na navoj.

Pumpe EMEC odlikuju se jednostavnim upravljanjem i lakom kalibracijom. Standardno su opremljene kontrolom razine kemikalija, koja pri pražnjenju spremnika automatski zaustavlja proces doziranja i time štiti uređaj i sigurnost procesa.

Dozirna pumpa EMEC VMS MF 10 04 nudi maks. protok 4 l/h i maks. protutlak 10 bara.

Ovisno o varijanti, stanica može biti dopunjena sa:

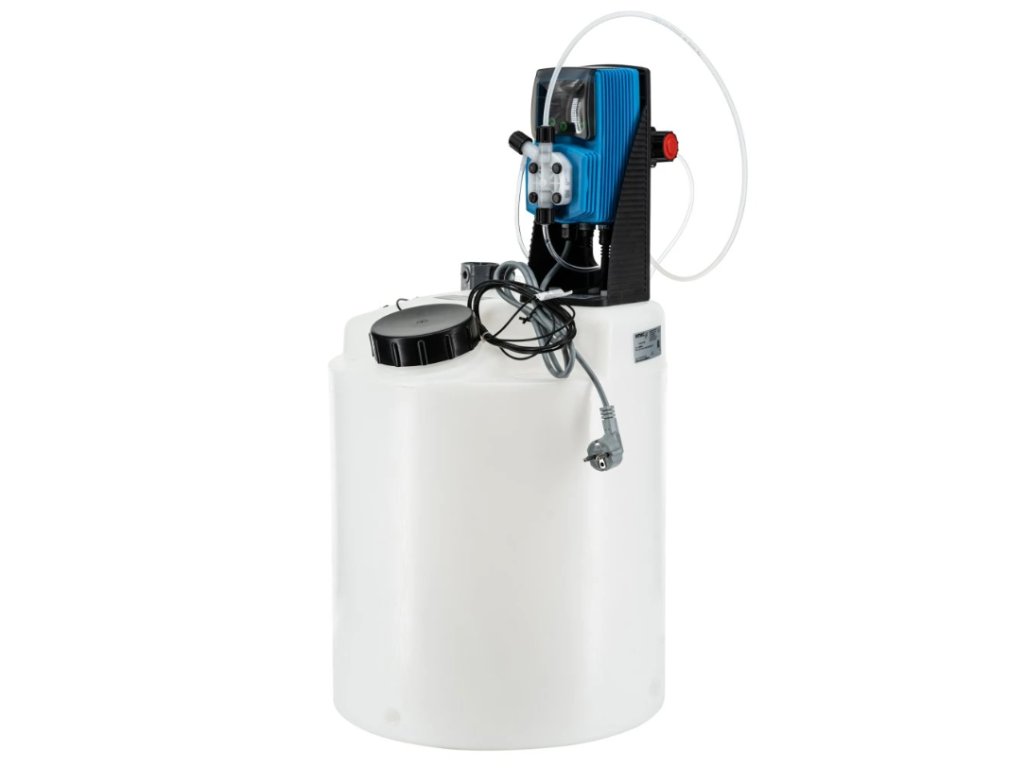

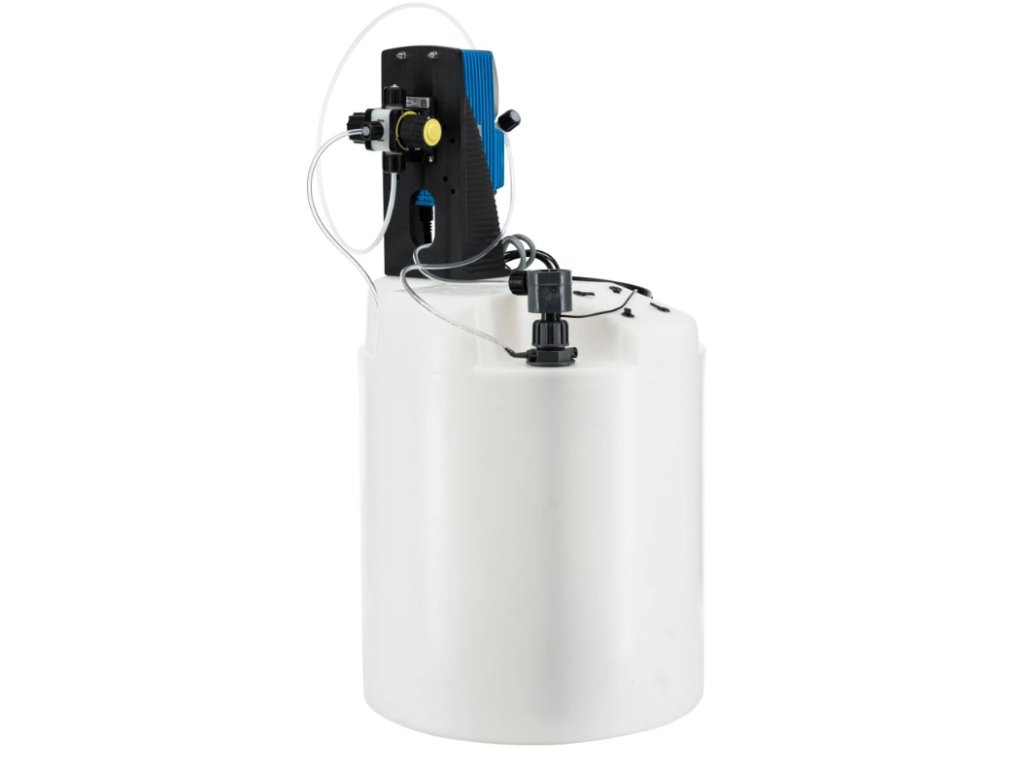

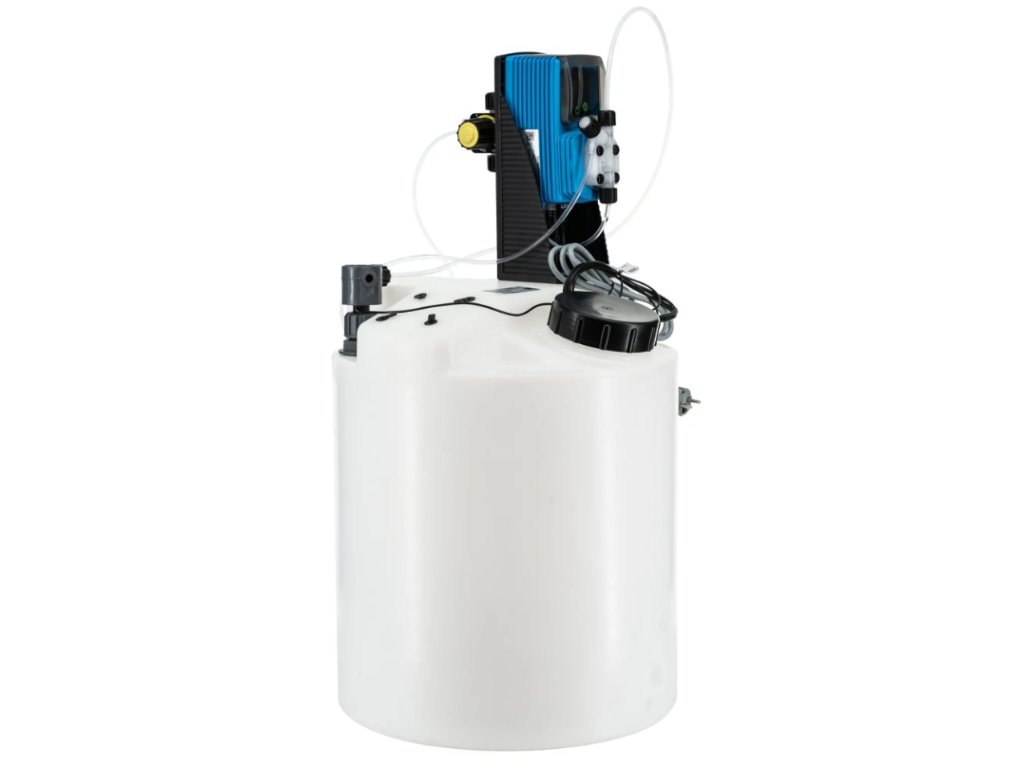

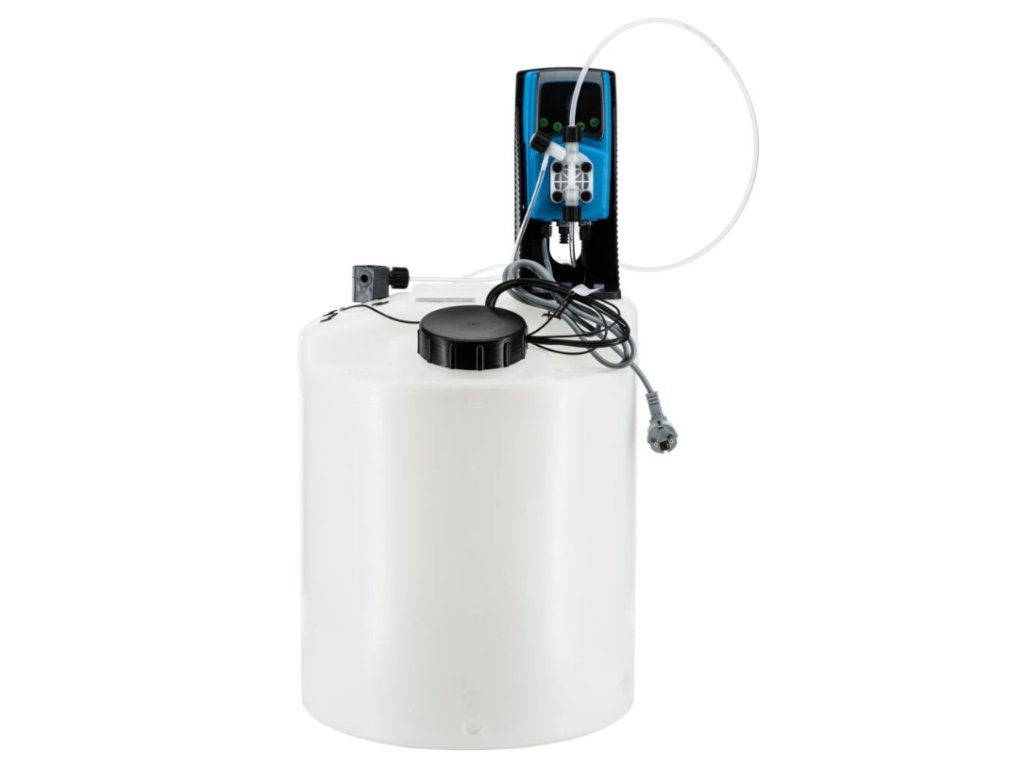

• Višenamjenski ventil EMEC MFKT – kombinira funkciju sigurnosnog ventila, povratnog ventila, osigurava odzračivanje pumpe i rasterećenje tlačnog cjevovoda tijekom održavanja.

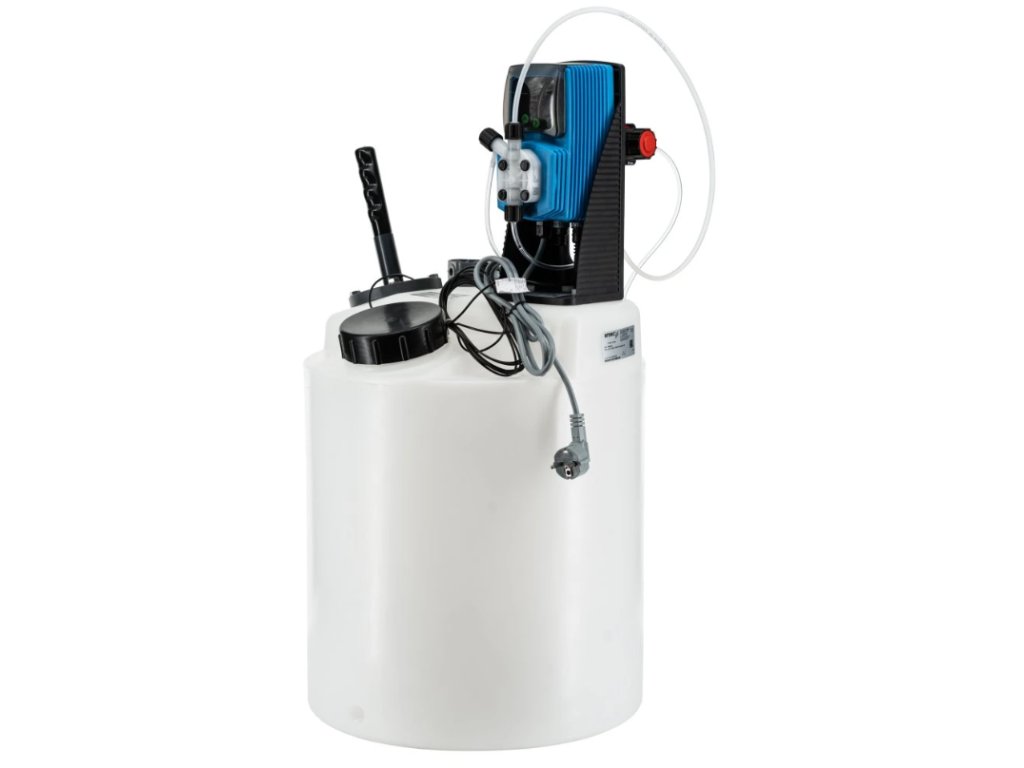

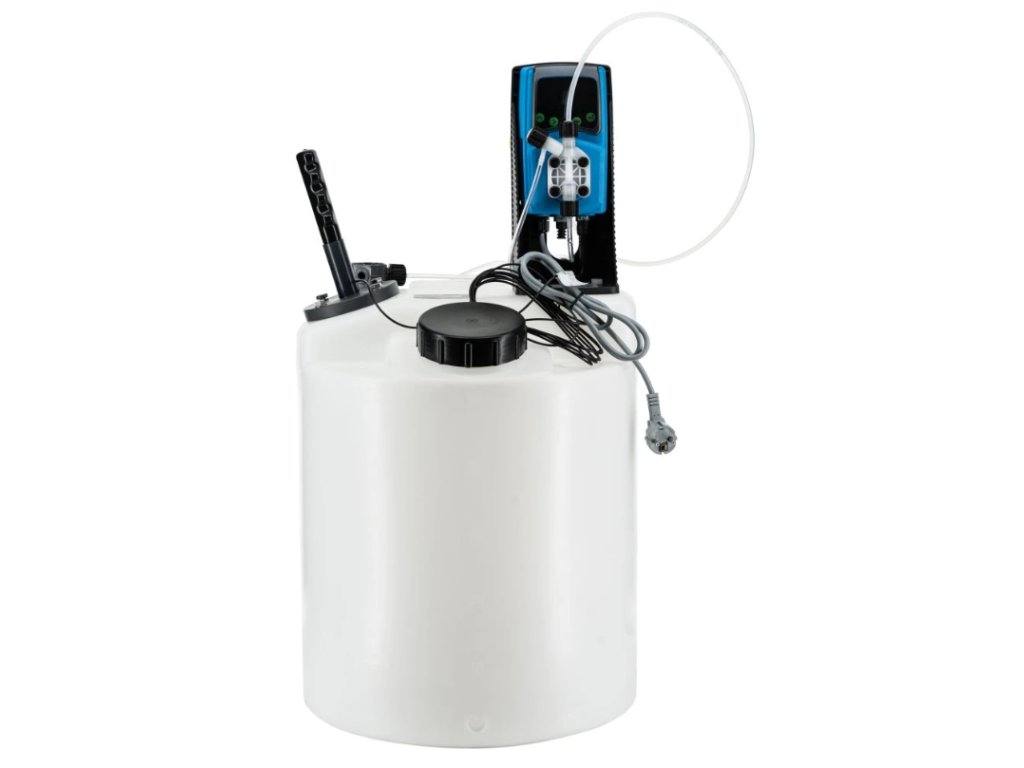

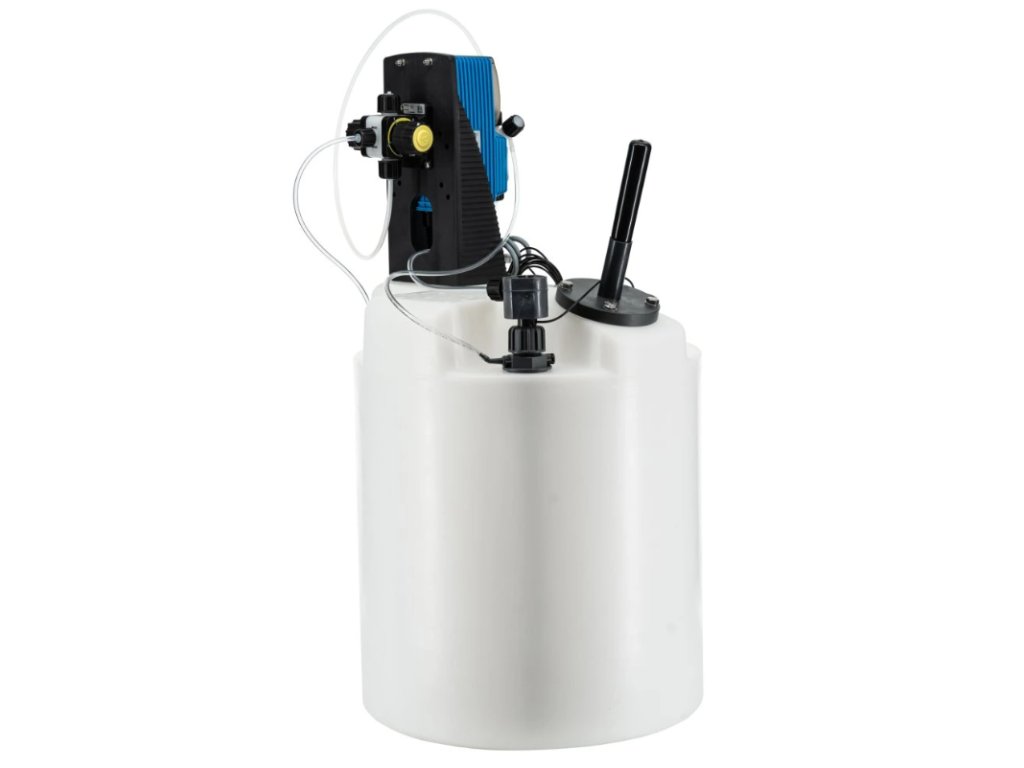

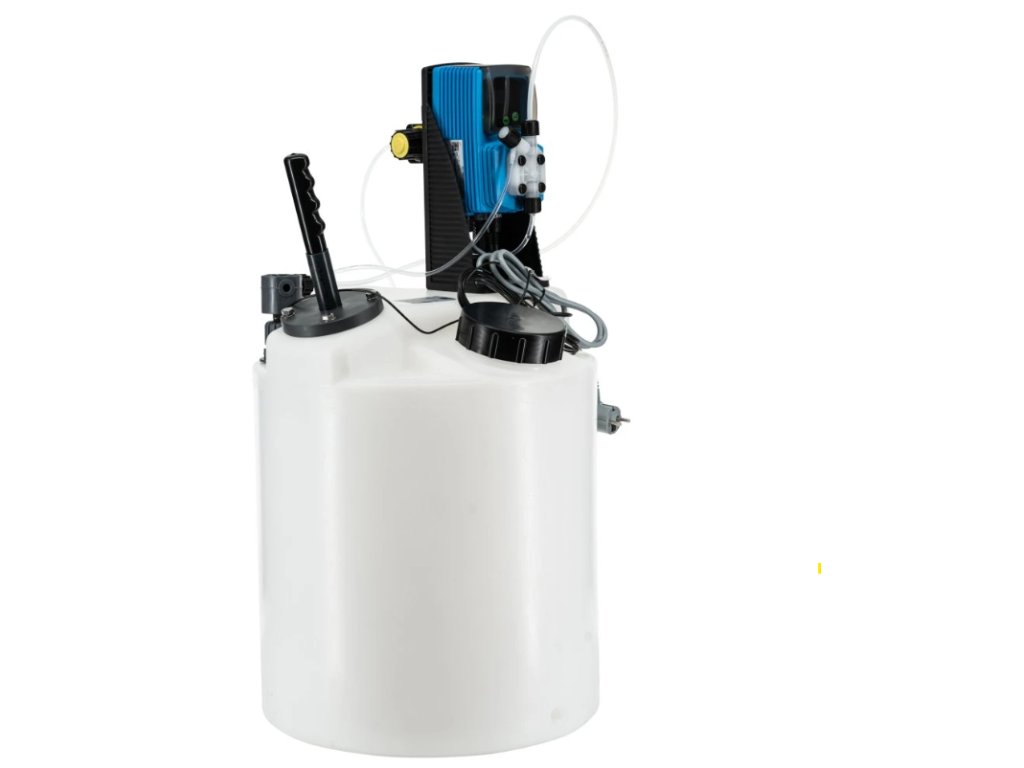

• Ručna klipna miješalica EMEC MIX Piston – omogućuje miješanje otopina kiselina i lužina izravno u spremniku i olakšava pripremu i održavanje kemikalija u optimalnom stanju za doziranje.

Načini rada dozirne pumpe:

• Ručno doziranje
• Proporcionalno doziranje prema impulsnom ulazu
• Doziranje prema analognom signalu
• Doziranje u obrocima (na temelju impulsa ili timera)
• Mogućnost izlaza za alarm ili upozorenje (na upit)

Sadržaj pakiranja:

• Dozirna pumpa EMEC VMS MF 10 04
• Spremnik CNT PD (50 ili 110 l)
• Usisna jedinica EMEC LASP4 od PVC-a s indikacijom razine
• Injekcijski ventil EMEC (PVDF/FPM-Viton/Ceramic, 1/2", 4x6 mm)
• Višenamjenski ventil MFKT (ovisno o varijanti)
• Ručna klipna miješalica EMEC MIX Piston (ovisno o varijanti)
• Plastični držač EMEC STVN za pumpe serije V
• Upravljački kabel s BNC priključkom (2 m)
• Tlačna PE cijev 4/6 mm (2 m / na upit duža)

Tipične primjene:

• Doziranje natrijevog hipoklorita
• Doziranje antiskalanata
• Doziranje lužina i kiselina
• Doziranje koagulanata
• Doziranje sredstava za čišćenje i dezinfekciju
• Doziranje biocida i inhibitora

Tehnički parametri dozirnih pumpi EMEC VMS MF:

2 l/h 4 l/h 10 l/h Maks. veličina doze 0,19 ml 0,37 ml 0,93 ml Potrošnja 16 W 16 W 22 W

• Tip upravljanja: digitalni
• Maks. broj impulsa u minuti: 180 imp/min
• Duljina: 115 mm
• Visina: 210 mm
• Širina: 107 mm
• Temperatura transporta i skladištenja: -10 – 50 °C
• Stupanj zaštite kućišta pumpe: IP65
• Upravljanje kretanjem membrane: el. magnetom
• El. napajanje / potrošnja: 230 V (100-240), 50Hz / 16 W
• Nadmorska visina instalacije pumpe: maks. 2000 m
• Klasa zaštite I: utični spoj tropolni sa zaštitnim kontaktom
• Stupanj onečišćenja: nevodljivo onečišćenje koje može postati vodljivo uslijed povremene kondenzacije (zamagljivanja) ili npr. znoja ruku
• Buka tijekom rada / doziranja: 70,4 db (A)
• Temperatura doziranog medija: 0 – 50 °C
• Temperatura okoline tijekom rada: 0 – 45 °C
• Maks. relativna vlažnost okoline tijekom rada: 95% (bez kondenzacije)
• Usisna visina: maks. 1,5 m
• Nazivna frekvencija udara membrane:  0 – 180 / min
• Priključak senzora razine u spremniku: da (standardna kompletacija)
• Ulazna (usisno) crijevo: 6 x 4, 8 x 6 mm (PVC – mekano)
• Izlazna (tlačno) crijevo: 6 x 4, 8 x 6 mm (PE – tvrdo)
• Ventil za odzračivanje: Da

Učinak pumpi ovisi o protutlaku (okruženju u koje se dozira tekućina). Što je veći protutlak, to je manji učinak pumpe, što je niži protutlak, to je veći učinak pumpe. To vrijedi i za volumen pojedinačne doze pumpe.
