Dozirna pumpa EMEC VMS MF

Product detailed description

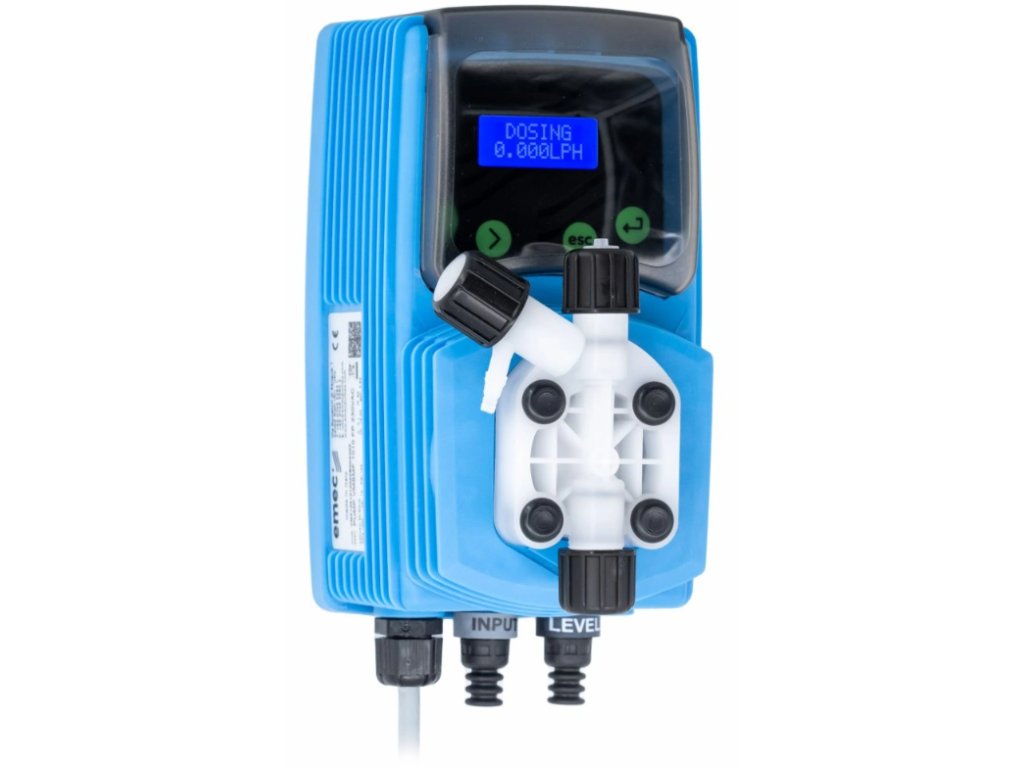

Elektromagnetska dozirna pumpa EMEC VMS MF je vrlo pouzdan uređaj za proporcionalno doziranje prema primljenim impulsima iz vodomjera. Može dozirati i u ručnom načinu rada prema postavljenoj snazi (frekvencija udara). Maksimalna frekvencija udara je do 180 u minuti.

Opremljena je multifunkcionalnom upravljačkom jedinicom i LCD zaslonom s tipkovnicom za mogućnost praćenja i podešavanja radnih parametara. Zaštita IP65 osigurava otpornost na vanjske utjecaje, što jamči dug životni vijek i pouzdanost.

Zahvaljujući robusnoj konstrukciji idealna je za zahtjevne pogone i intenzivno korištenje. Njena glavna primjena je u obradi vode i kemijskim procesima, uključujući doziranje dezinfekcijskih sredstava kao što su klor i klorov dioksid. Također je pogodna za upotrebu u industriji (doziranje voska, emulzija, sredstava za ispiranje itd.).

U pakiranju je kompletan set pribora (injekcijski ventil, usisna košara, vijci, crijeva itd.). Osim toga, sadrži i sondu za razinu.

Načini rada dozirne pumpe:

• CONSTANT: konstantno doziranje prema postavljenoj frekvenciji udara pumpe
• PULSE: vanjski impulsni signal (npr. kontakt vodomjera) s mogućnošću podešavanja množenja, dijeljenja impulsa
• BATCH: način rada Start / Stop (upravljanje radom pumpe vanjskim signalom - kontaktom)
• PROPORCIONAL: proporcionalno prema analognom ulaznom signalu (VOLT, mA)
• PPM, PERC (%), MLQ (ml/q): način održavanja koncentracije
• Timer: kalendarski način rada, doziranje od - do (vrijeme)
• Način oporavka rada nakon nestanka kvara

Tehnički parametri:

• Tip upravljanja: digitalni
• Maks. broj impulsa u minuti: 180 imp/min
• Duljina: 115 mm
• Visina: 210 mm
• Širina: 107 mm
• Montaža pumpe: na okomitu površinu ili na spremnik s kemikalijama pomoću držača
• Temperatura transporta i skladištenja: -10 – 50 °C
• Stupanj zaštite kućišta pumpe: IP65
• Upravljanje kretanjem membrane: el. magnetom
• El. napajanje / potrošnja: 230 V (100-240), 50Hz / 16 W
• Nadmorska visina instalacije pumpe: max. 2000 m
• Klasa zaštite I: utični spoj tropolni sa zaštitnim kontaktom
• Stupanj onečišćenja: nevodljivo onečišćenje, koje može postati vodljivo uslijed povremene kondenzacije (orošavanja) ili npr. znoja ruku
• Buka tijekom rada / doziranja: 70,4 db (A)
• Temperatura doziranog medija: 0 – 50 °C
• Temperatura okoline tijekom rada: 0 – 45 °C
• Maks. relativna vlažnost okoline tijekom rada: 95% (nekondenzirajuća)
• Usisna visina: max. 1,5 m
• Nazivna frekvencija udara membrane:  0 – 180 / min
• Priključak senzora razine u spremniku: da (standardna kompletacija)
• Ulazno (usisno) crijevo: 6 x 4, 8 x 6 mm (PVC – mekano)
• Izlazno (tlačno) crijevo: 6 x 4, 8 x 6 mm (PE – tvrdo)
• Ventil za odzračivanje: Da

Snaga pumpi ovisi o protutlaku (okruženju u koje se dozira tekućina). Što je veći protutlak, to je manja snaga pumpe, što je protutlak niži, to je veća snaga pumpe. To vrijedi i za volumen pojedinačne doze pumpe.

Materijali u dodiru s medijem:

• Glava pumpe: PVDF

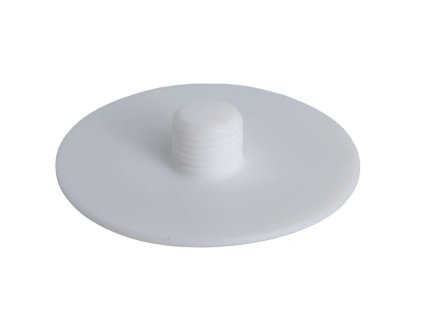

• Membrana: PTFE
• Injekcijski ventil: PVDF i keramičke kuglice
• Usisna košara: PVDF
• Brtve: Viton - FPM
• Izlazno crijevo: PE
• Usisno crijevo: PVC
• Crijevo za odzračivanje: PVC

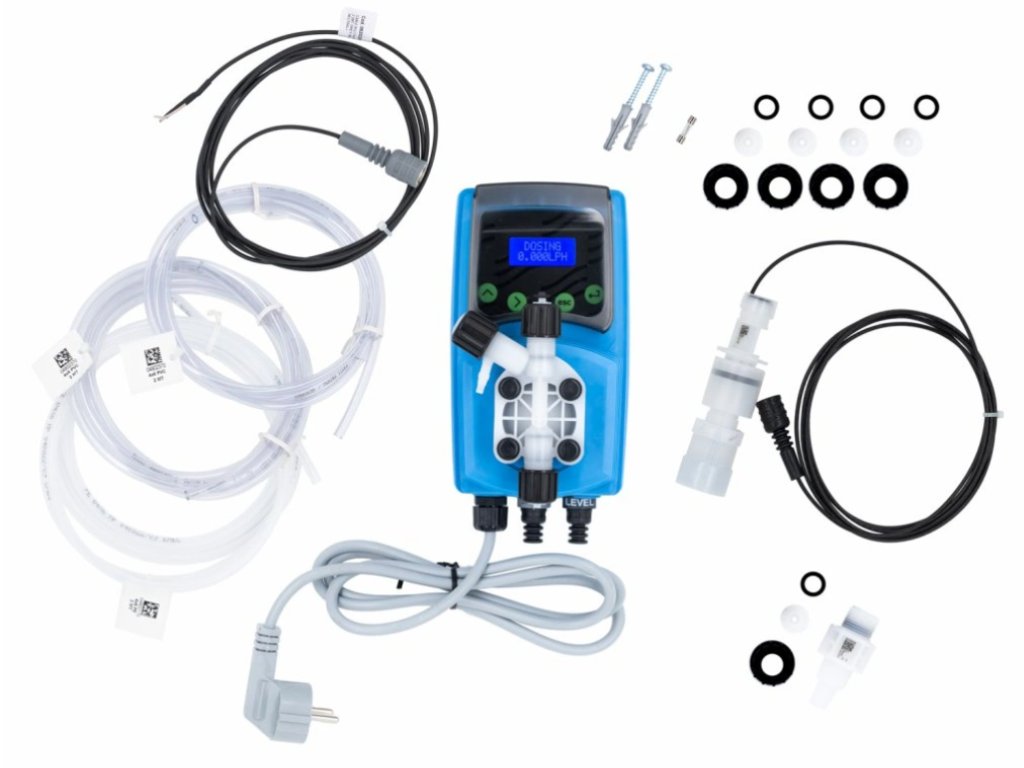

Sadržaj pakiranja:

• 1 x dozirna pumpa
• 4 x tiple D=6
• 4 x samorezni vijci 4,5 x 40
• 2,5 m kabel za priključak vanjskog impulsnog signala s postavljenim BNC konektorom
• 1 x spora osigurač, cjevasti
• 1 x sonda za razinu s aksijalnom usisnom košarom (PVDF)
• 1 x injekcijski ventil, protutlak 0,3 bar (PVDF)
• 2 m izlazno crijevo* PE
• 2 m usisno crijevo*(PVC)
• 2 m crijevo za odzračivanje  (prozirni PVC 6 x 4)
• 1 x upute za uporabu

* kod dimenzije 8 x 6 u pakiranju je 4 metra neprozirnog crijeva (mat PE)
