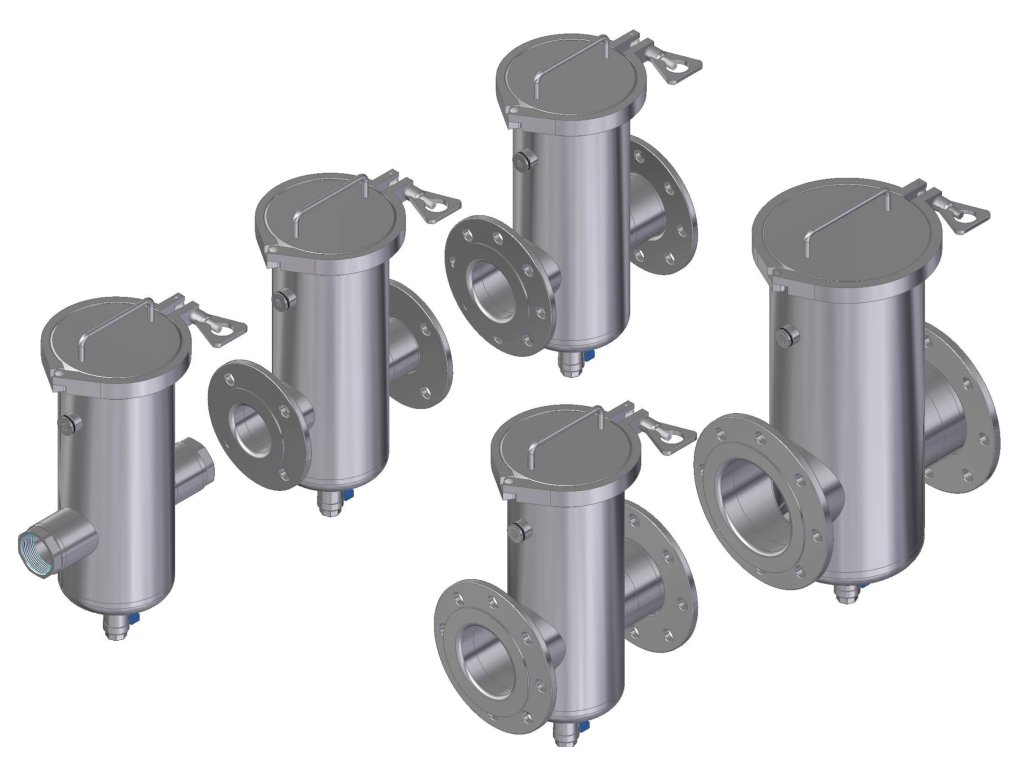

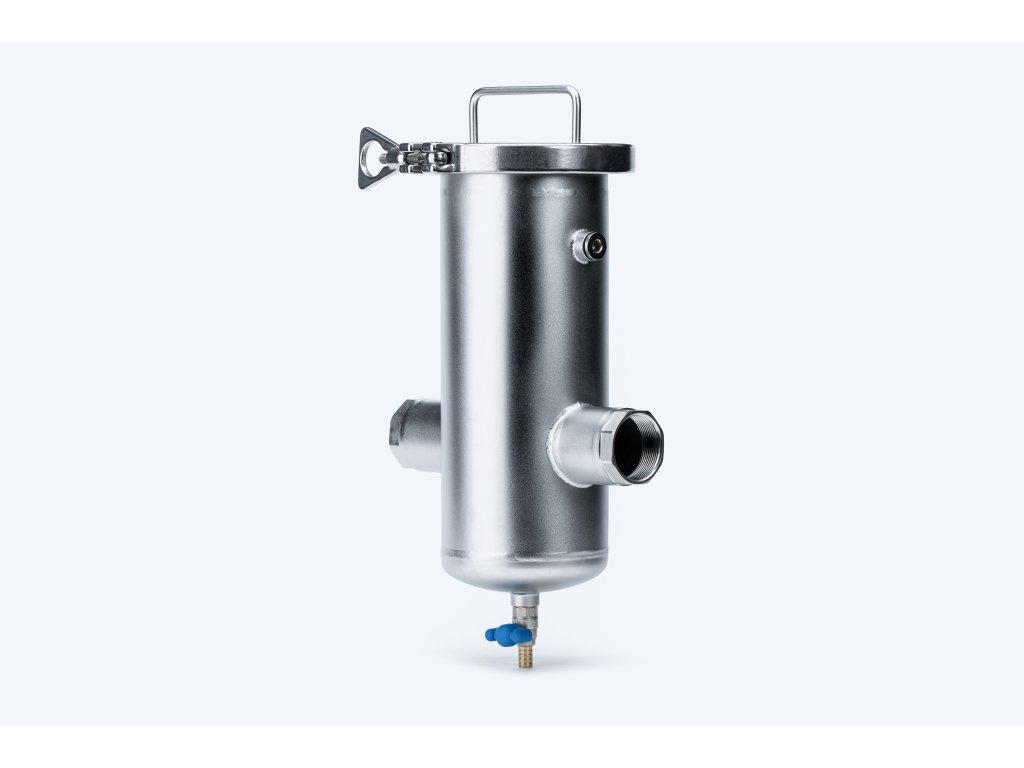

Nehrđajući filter mehaničkih nečistoća FDW 1.0
Kod: 6264/DN 6264/DN3 6264/DN4 6264/DN5 6264/DN6 AQC0002218 Odaberi varijantuSrodni proizvodi
Detaljan opis proizvoda
Mehanički filter od nehrđajućeg čelika FDW 1.0 je učinkovit magnetski filter s filtarskim uloškom finoće 100 mikrona, koji štiti cirkulacijske pumpe i izmjenjivače topline ili hlađenja od onečišćenja unutar krugova grijanja i hlađenja. Zahvaljujući snažnom magnetu intenziteta 12.000 Gaussa, pouzdano hvata metalne čestice i magnetske naslage. Filter je izrađen od nehrđajućeg čelika AISI 304, koji je otporan na mehaničke nečistoće i kemijske tvari.
Idealnu primjenu nalazi kao predfilter za obradu vode ARAGO industry. Filter FDW 1.0 hvata čvrste čestice, pijesak i mulj koji su uobičajeno prisutni u vodovodnom sustavu. Bez ovog filtra postoji rizik od smanjenja učinkovitosti i životnog vijeka uređaja, njegovog začepljenja ili čak oštećenja.
FDW 1.0 se također može koristiti za filtriranje pitke vode. U tom se slučaju obično uklanja magnet, a postojeći filtarski uložak se zamjenjuje finijim kako bi se postigla veća učinkovitost.
Proizvod je izrađen u Češkoj Republici.
Tehnički parametri:
- Materijal: Nehrđajući čelik AISI 304
- Snaga magneta: 12.000 Gaussa
- Materijal filtarskog uloška: Nehrđajući čelik, finoća 100 μm
- Maksimalna radna temperatura: 85 °C (po narudžbi mogućnost povećanja otpornosti na temperaturu do 110 °C)
- Radni tlačni razred: 6 bar / 10 bar
- Veličina priključka: DN50, DN65, DN80, DN100, DN125, DN150
- Radna tekućina: Voda ili mješavina vode s glikolom
- Zadovoljava ČSN 14868
UPOZORENJE! Dio filtra je snažan magnet koji stvara opsežno magnetsko polje, koje može ugroziti elektroničke uređaje u dosegu.
| Vrsta priključka | Dimenzija A | Dimenzija B | Dimenzija C | Dimenzija D | Dimenzija E | Protok | Masa | Za ARAGO industry s priključkom: | |
| DN50 | Navoj unutarnji G2“ | - | 205 mm | 310 mm | 274 mm | 300 mm | 20 m3/sat | 12,5 kg | DN 32/40/50 - unutarnji navoj |
| DN 65 | prirubnica | 185 mm | 205 mm | 310 mm | 274 mm | 300 mm | 39 m3/sat | 16,3 kg | DN 65 - prirubnica |
| DN 80 |
 |
 |

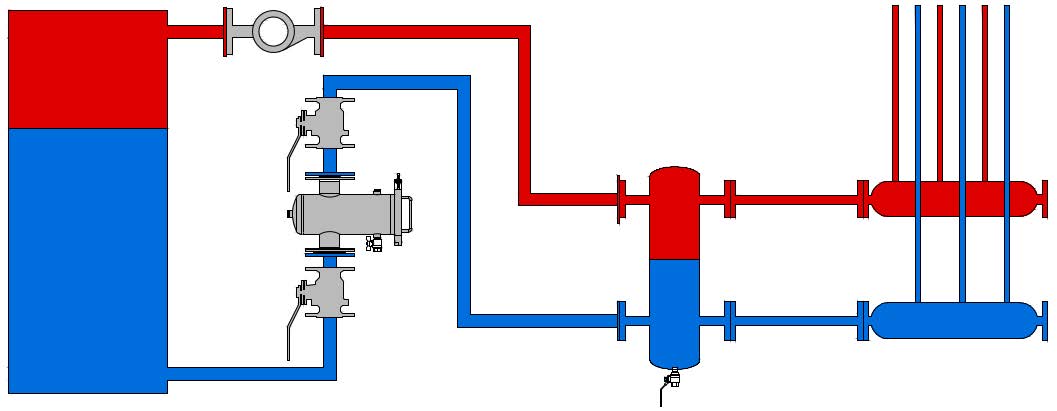

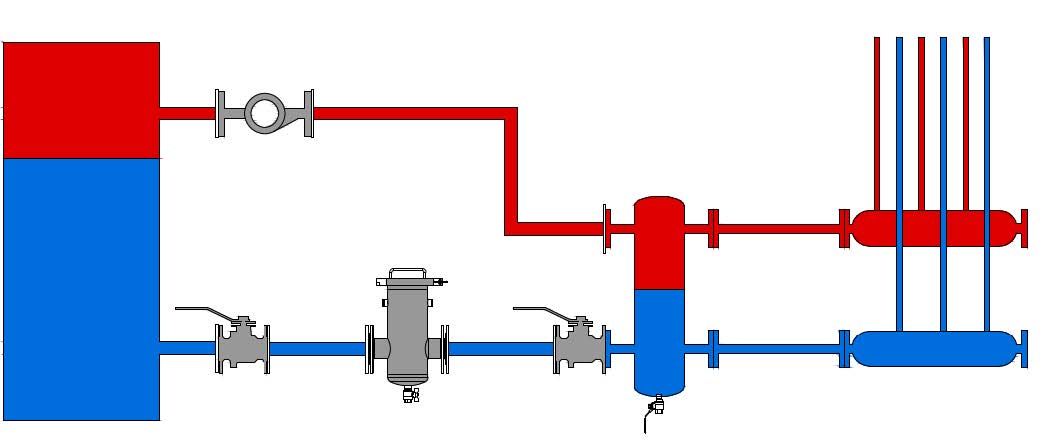

Shema instalacije spajanja:
Dostupne mogućnosti spajanja:
- Na povratni vod ispred izvora topline
- Ispred izmjenjivača na ulazu ili ispred izmjenjivačke stanice
- Ispred ključnih upravljačkih i regulacijskih elemenata u sustavu (na primjer, servo ventili, ventili ili mjerači protoka)
| Vodoravna instalacija: | Okomita instalacija: | |
 |
 |

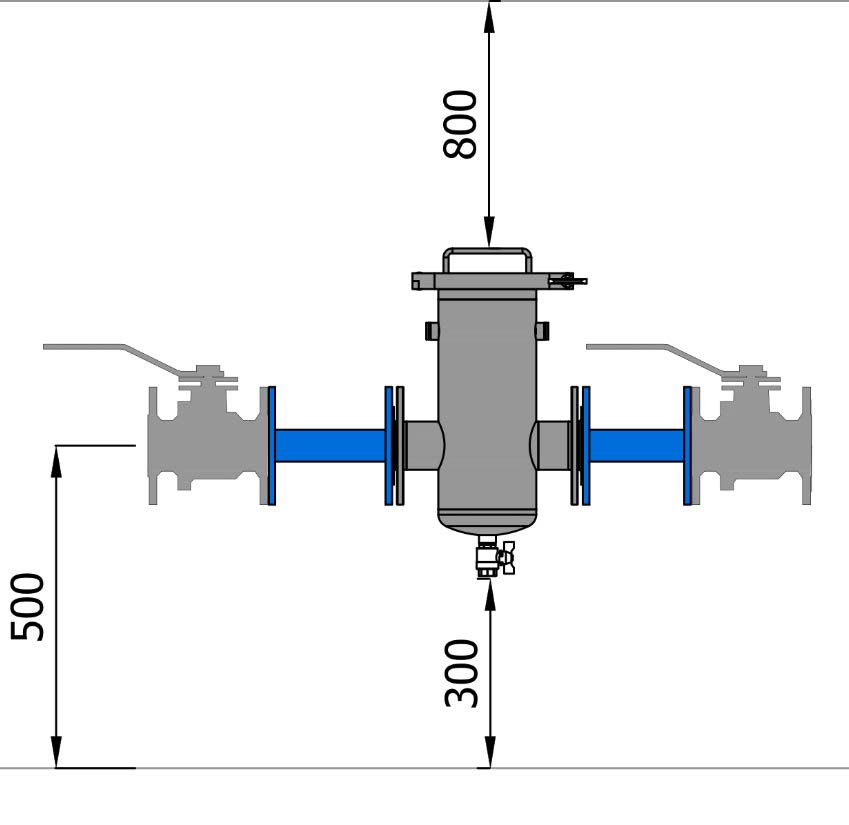

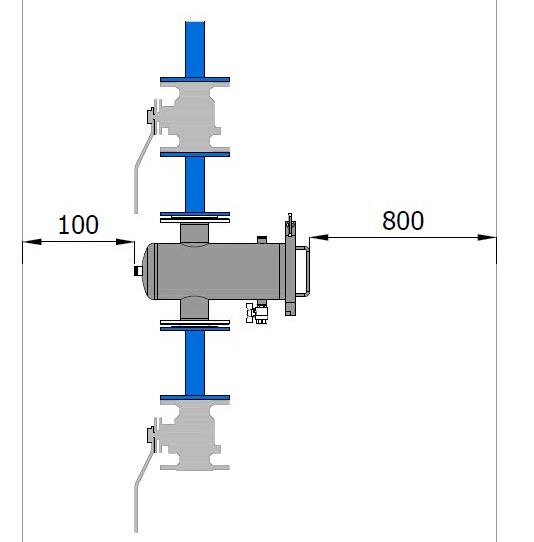

Detalj instalacije filtra:
Za jednostavnu montažu i demontažu preporučljivo je pridržavati se minimalnih udaljenosti navedenih u shemi.
| Vodoravna instalacija: | Okomita instalacija: |

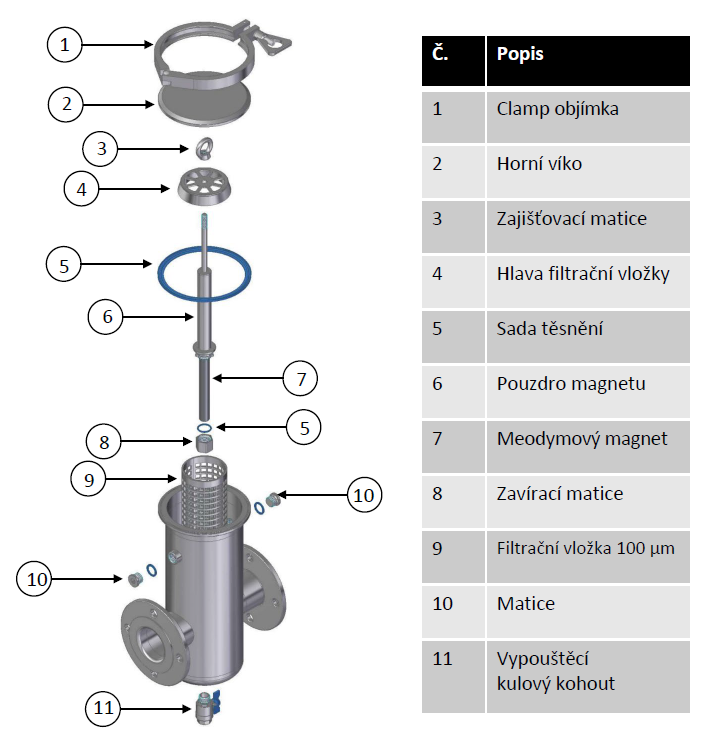

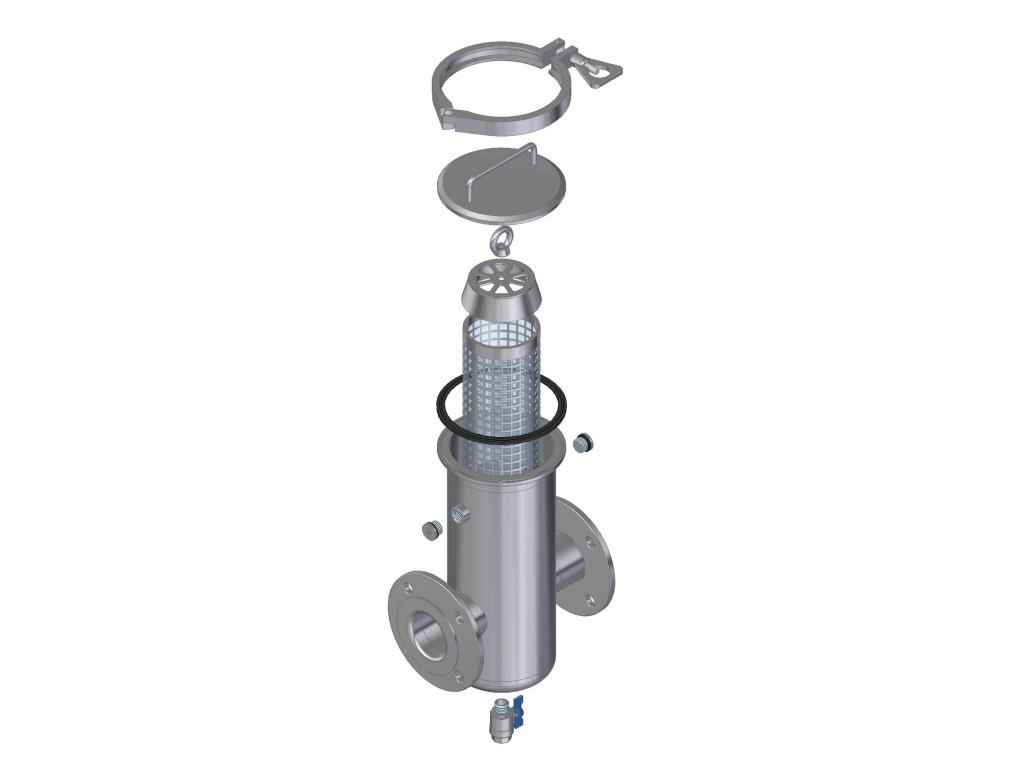

Opis filtra:
Dodatni parametri
| Kategorija: | Filtri za mehaničke nečistoće |
|---|---|
| Prema upotrebi: | Za industriju |
| Prema vezi: | Na vodoopskrbnim cijevima |
| Prema vrsti filtra: | Na mehaničke nečistoće |
